Planet MGSW-2840F

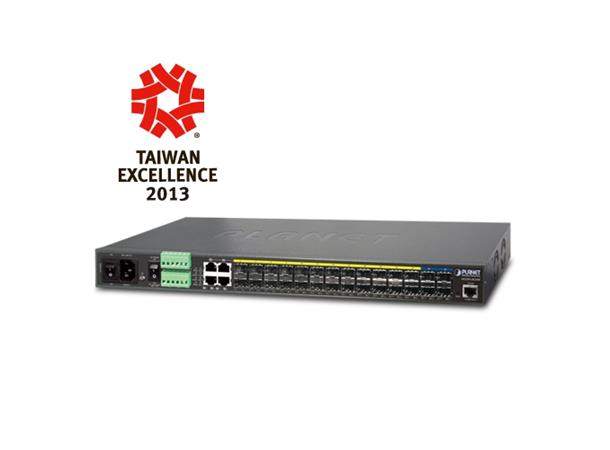

PLANET MGSW-28240F L3 24-Port 100 / 1000BASE-X SFP + 4-Port 10G SFP + Metro Ethernet Switch er spesielt designet for tjenesteleverandører og bedrifter for å levere høyhastighetsnettverk over lengre avstander. SFP-portene kan kobles til forskjellige fiber- og Ethernet-kabler for å utvide switch-funksjonaliteten i hele nettverket. MGSW-28240F er i stand til å bringe non-blocking switch fabric og trådhastighet throughput så høyt som 128 Gbps i temperaturområdet fra -10 til 60 grader C uten noe pakke tap og syklisk redundanskontroll (CRC) feil. Det forenkler oppgavene med å oppgradere enterprise LAN for catering til økende båndbreddekrav.
Fysisk port
- 24 100 / 1000BASE-X SFP mini-GBIC / SFP porter
- 4 10/100 / 1000BASE-T RJ45-porter, delt med Port-1 til Port-4
- 4 10GBASE-SR / LR SFP + spor, kompatible med 1000BASE-SX / LX / BX SFP
- RJ45 til RS232 DB9 konsollgrensesnitt for grunnleggende styring og oppsett
Maskinvare
- Én 100 til 240V vekselstrøm eller dual 36 til 60V likestrømsinngang, redundant effekt med polaritet omvendt beskyttelsesfunksjon
- 19-tommers rackmonterbar design
- IP30 metallveske
- -10 til 60 grader C driftstemperatur
Digital inngang og digital utgang
- 2 digital inngang (DI)
- 2 digital utgang (DO)
- Integrerer sensorer i auto alarmanlegg
- Overfører alarm til IP-nettverk via e-post og SNMP-felle
Lag 3 IP-switcjfunksjoner
- IP-dynamisk rutingsprotokoll støtter OSPFv2
- Ruteringsgrensesnitt gir per VLAN-rutingsmodus
- Støtter maksimalt 128 statiske ruter og ruteoppsummering
Lag 2-funksjoner
- Lagre og fremover-arkitektur med rund / CRC-filtrering som eliminerer feilaktige pakker for å optimalisere nettverksbåndbredden
- Støtte til stormkontroll
- Broadcast / Multicast / Unknown unicast - Støtter VLAN
- IEEE 802.1Q merket VLAN
- Opptil 256 VLAN-grupper, av 4096 VLAN-IDer
- Gir støtte for brobygging (VLAN Q-in-Q) (IEEE 802.1ad)
- Privat VLAN Edge (PVE)
- Protokollbasert VLAN
- MAC-basert VLAN
- IP-nettverksbasert VLAN
- Voice VLAN
- GVRP - Støtter Spanning Tree Protocol
- IEEE 802.1D Spanning Tree Protocol (STP)
- IEEE 802.1w Rapid Spanning Tree Protocol (RSTP)
- IEEE 802.1s Multiple Spanning Tree Protocol (MSTP), spanning tree av VLAN
- BPDU-vakt - Støtter koblingsaggregasjon
- 802.3ad Link Aggregation Control Protocol (LACP)
- Cisco eterkanal (statisk bagasjerommet)
- Maksimalt 14 bagasjeromsgrupper, med 16 porter for hver trunkgruppe
- Opptil 32 Gbps båndbredde (full dupleksmodus) - Gir portspeil (mange-til-1)
- Portspeiling overvåker den innkommende eller utgående trafikken i en bestemt port
- Loopbeskyttelse for å unngå kringkastede løkker
- Støtter ERPS (Ethernet Ring Protection Switching)
- IEEE 1588 og synkron Ethernet-nettverkstiming
Tjenestekvalitet
- Ingress Shaper og Egress Rate Limit per port båndbreddekontroll
- 8 prioriterte køer på alle svitsjeporter
- Trafikklassifisering
- IEEE 802.1p CoS
- TOS / DSCP / IP Fortrinn til IPv4 / IPv6-pakker
- IP TCP / UDP-portnummer
- Typisk nettverksapplikasjon - CoS-retningslinjer for streng prioritering og vektet runde (WRR)
- Støtter QoS og inn / ut båndbreddekontroll på hver port
- Trafikk-politiarbeid på bryterhavnen
- DSCP-merknad
Multicast
- Støtter IGMP snooping v1, v2 og v3
- Støtter MLD snooping v1 og v2
- Støtte for spørringsmodus
- IGMP-snooping-portfiltrering
- MLD-snooping-portfiltrering
- MVR (multicast VLAN-registrering)
Sikkerhet
- Godkjenning
- IEEE 802.1x portbasert / MAC-basert nettverkstilgangsgodkjenning
- IEEE 802.1x autentisering med gjest VLAN
- Innebygd RADIUS-klient for å samarbeide med RADIUS-serverne
- RADIUS / TACACS + brukere får tilgang til godkjenning - Liste over tilgangskontroller
- IP-basert tilgangskontrolliste (ACL)
- MAC-basert tilgangskontrolliste (ACL) - Kilde MAC / IP-adresse bindende
- DHCP Snooping for å filtrere mistillitede DHCP-meldinger
- Dynamisk ARP-inspeksjon kaster ARP-pakker med ugyldig MAC-adresse til IP-adressebinding
- IP Source Guard forhindrer IP-forfalskningsangrep
- IP-adressetilgangsstyring for å forhindre uautorisert inntrenger
Management
- IPv4 og IPv6 dual stack management
- Switchhåndteringsgrensesnitt
- Konsoll / Telnet kommandolinjegrensesnitt
- Nettbryteradministrasjon
- SNMP v1, v2c og v3 switch management
- SSH / SSL sikker tilgang - IPv6-adresse / NTP-administrasjon
- Innebygd TFTP-klient (Trivial File Transfer Protocol)
- BOOTP og DHCP for tildeling av IP-adresse
- System vedlikehold
- Last opp / last ned fastvare via HTTP / TFTP
- Tilbakestill-knapp for systemstart eller tilbakestilling til fabrikkstandard
- Doble bilder - DHCP-relé og alternativ 82
- Brukerrettighetskontroll nivåer
- NTP (Network Time Protocol)
- Link Layer Discovery Protocol (LLDP) og LLDP-MED
- Nettverksdiagnostikk
- SFP-DDM (Digital Diagnostic Monitor)
- Kabeldiagnostikk-teknologi gir mekanismen for å oppdage og rapportere potensielle kablingproblemer
- ICMPv6 / ICMPv4 ekstern ping - SMTP / Syslog fjernalarm
- Fire RMON-grupper (historie, statistikk, alarmer og hendelser)
- SNMP-felle for grensesnittkobling og varsel om kobling ned
- Systemlogg
