Planet AVS-4210-24HP4X

24 porter - 8 porter med  802.3bt PoE ++ 16-Port med 802.3at PoE + 4-Port 10G SFP+ Managed AV Switch

Planets AVS-4210-24HP4X, er spesielt utviklet for profesjonelle AV-oppsett og og har egne oppsett med feridig konfigurasjoner for AVIP-oppsett. 16
porter med  PoE+ og 8 porter med PoE++ samt 4 10 GB uplink-porter. Switchen har totalt 480-watt PoE-budsjett ved bruk av vifte, men ved maks 200W bruk kan den brukes uten vifter og blir helt stille.

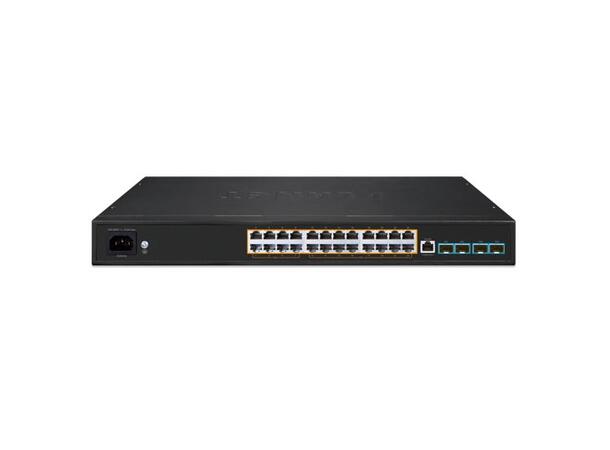

Porter er på baskidne og alle indikatorer er å fremsiden.

• 8 10/100/1000BASE-T-porter med 95W 802.3bt PoE++ injektorfunksjon (porter 1 til 8)
• 16 10/100/1000BASE-T-porter med 32W 802.3at PoE+ injektorfunksjon (porter 9 til 24)
• 4 10GBASE-SR/LR SFP+  bakoverkompatible med 100/1G/2.5GBASE-X SFP-sendere (porter XG1 til XG4)
• RJ45 til DB9-konsollgrensesnitt for grunnleggende styring og oppsett


Pro AV-design

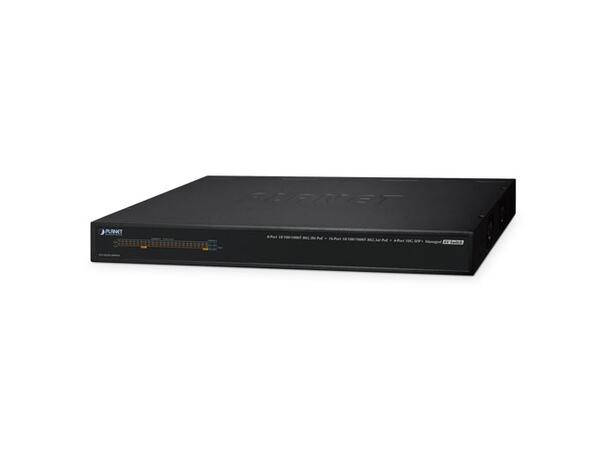

• LED-indikatorer på frontpanelet og kabling på baksiden forbedrer visuell appell og letter installasjonen.
• Dobbel UI-design: et Pro AV-grensesnitt og en konvensjonell standard UI
• Forhåndskonfigurert IGMP snooping muliggjør umiddelbar multicasting-funksjonalitet når den slås på
• Forhåndskonfigurerte Dante- og NDI-oppsett forenkler konfigurasjonsprosessen
• Vifteløs modus eliminerer støy, og sikrer forstyrrelsesfri drift. Intill 200W


Switching

• Maskinvarebasert 10/100 Mbps (halv/full dupleks), 1000 Mbps (full dupleks), automatisk forhandling og automatisk MDI/MDI-X
• IEEE 802.3x flytkontroll for full dupleks drift og mottrykk for halv dupleks drift
• 16K MAC-adressetabellstørrelse
• 12K jumboramme
• Automatisk adresselæring og adressealdring


Noen av funksjonene som er oppført nedenfor er bare tilgjengelige i standardgrensesnittet.

Strøm over Ethernet

• Kompatibel med IEEE 802.3bt Power over Ethernet Plus Plus
• 8 porter som støtter IEEE 802.3bt PoE++, hver med opptil 95 watt (porter 1-8)
• 16 porter som støtter IEEE 802.3at PoE+, hver med opptil 32 watt (porter 9-24)
• Totalt PoE-effektbudsjett på 480 watt
• Vifteløs modus
• Automatisk gjenkjenning av drevne enheter (PD)
• Innebygd kretsbeskyttelse for å forhindre strømforstyrrelser mellom porter
• Ekstern strømmating opp til 100 meter
• Avanserte PoE-administrasjonsegenskaper:
   - Total PoE kraftbudsjettkontroll
   - Aktiver/deaktiver PoE-funksjon per port
   - PoE-port strømmatingsprioritet
   - Strømbegrensning per PoE-port
   - Påvisning av PD-klassifisering
• Intelligente PoE-funksjoner
   - PD i live sjekk
   - PoE tidsplan
   - Planlagt strømgjenvinning


Lag 2-funksjoner

• Støtter VLAN
   - IEEE 802.1Q-merket VLAN
   - Støtte for leverandørbro (VLAN Q-in-Q, IEEE 802.1ad).
   - Protokoll VLAN
   - Privat VLAN (beskyttet port)
   - Management VLAN
   - GVRP
• Støtter Spanning Tree Protocol
   - STP (Spanning Tree Protocol)
   - RSTP (Rapid Spanning Tree Protocol)
   - MSTP (Multiple Spanning Tree Protocol)
   - STP BPDU Guard, BPDU-filtrering og BPDU-videresending
• Støtter Link Aggregation
   - IEEE 802.3ad Link Aggregation Control Protocol (LACP)
   - Cisco eter-kanal (statisk trunk)
   - Maksimalt 8 trunkgrupper, opptil 8 porter per trunkgruppe
• Støtter portspeil (mange-til-1)
• Sløyfebeskyttelse for å unngå kringkastingsløkker
• Støtter ERPS (Ethernet Ring Protection Switching)
• Link Layer Discovery Protocol (LLDP)


Tjenestekvalitet

• Inngangs- og utgangshastighetsgrense per port båndbreddekontroll
• Støtte for stormkontroll
   - Kringkast/Ukjent unicast/Ukjent multicast
• Trafikkklassifisering
   - IEEE 802.1p CoS
   - TOS/DSCP/IP-prioritet for IPv4/IPv6-pakker
• Strenge prioritet og WRR (Weighted Round Robin) CoS-policyer
